Miksi käyttää ultraäänihitsausta litiumakkuihin?

Ultraäänihitsauksessa käytetään korkeataajuisia{0}}värähtelyaaltoja, jotka välittyvät kahden hitsattavan kohteen pinnoille. Paineen alaisena pinnat hankaavat toisiaan vasten muodostaen fuusion molekyylikerrosten välille.

Ultraäänihitsausjärjestelmän pääkomponentteja ovat ultraäänigeneraattori, anturi, amplitudimuuntaja, hitsauspäätripletti, muotti ja runko. Ultraääniaaltoja voidaan käyttää paitsi metallien ja kovien kestomuovien hitsaukseen, myös kankaiden ja kalvojen käsittelyyn.

Ultraäänimetallihitsaus hyödyntää ultraäänitaajuuksien (yli 16 kHz) mekaanista värähtelyenergiaa samanlaisten tai erilaisten metallien liittämiseen. Ultraäänihitsauksen aikana työkappaleeseen ei kohdisteta virtaa tai korkean lämpötilan{2}}lämpölähdettä. sen sijaan staattisen paineen alaisena rungon värähtelyenergia muunnetaan kitkatyöksi, muodonmuutosenergiaksi ja rajoitetuksi lämpötilan nousuksi työkappaleiden välillä. Saumojen välinen metallurginen sidos on kiinteän olomuodon hitsi, joka saadaan aikaan ilman perusmateriaalien sulamista. Siksi se voittaa tehokkaasti vastushitsauksen aikana syntyneet roiske- ja hapettumisilmiöt. Ultraäänimetallihitsauskoneet voivat suorittaa yksipistehitsausta, monipistehitsausta ja lyhytnauhahitsausta hienoille lankoille tai ohuille ei--rautametallilevyille, kuten kupari, hopea, alumiini ja nikkeli. Niitä käytetään laajalti tyristorijohtimien, sulakeelementtien, sähköjohtojen, litiumakkuelektrodien ja kielekkeiden hitsaukseen.

Litiumparistotekniikassa on kolmenlaisia ​​metallihitsausmenetelmiä: kupari/alumiinifolio kielekkeelle, kielekkeestä kielekkeelle ja kielekkeestä väylään. Kupari/alumiinifolion hitsaus kielekkeisiin on haastavinta, koska hitsin kahdessa päässä käytetään eripaksuisia ja -materiaaleja. toinen pää (kieleke) on suhteellisen paksu (esim. 0,2 mm), kun taas toinen pää koostuu useista kerroksista erittäin ohuita metallilevyjä.

ACEY-USW-1 Ultraäänipistehitsauskoneon suunniteltu nikkeli- ja alumiinimateriaalien liittämiseen akkujen valmistuksen tai muiden sovellusten yhteydessä.

Hitsauskalvo kielekkeisiin yhdistää kaikki akun sisällä olevat anodi- ja katodikalvot vastaaviin kielekkeisiin, jolloin energiaa siirretään akun sisäisistä komponenteista ulkoisiin komponentteihin. Sadat litiumakkukennot muodostavat tyypillisen litiumakkupaketin. Akkukennot on kytketty sarjaan tai rinnan. Jos yksi yhteys epäonnistuu, koko akku epäonnistuu. Siksi vahvat ja turvalliset yhteydet ovat ratkaisevan tärkeitä.

Monikerroksisen kalvon ja kielekkeiden välinen liitäntä saadaan aikaan ultraäänimetallihitsauksella (UMW), kuten alla olevassa kaaviossa näkyy. UMW sopii erinomaisesti erilaisten metallimateriaalien, kuten kuparin, alumiinin ja nikkelin, hitsaukseen. Kaksi metalliosaa puristetaan yhteen ja tärytetään toistensa suhteen korkeilla ultraäänitaajuuksilla (tyypillisesti 20-40 kHz). Kitkan tuottama lämpö poistaa metallipinnoilta oksideja ja epäpuhtauksia ja muodostaa tasaisen pinnan. Sopivassa paineessa ja lämmössä näiden kahden väliin muodostuu hitsaus.

a. Hitsausmateriaali ei sula, mikä säilyttää metallin ominaisuudet.

b. Erinomainen sähkönjohtavuus hitsauksen jälkeen, äärimmäisen alhainen tai lähes -nollaresistiivisyys.

c. Matalat vaatimukset hitsausmetallipinnalle; hapetus tai galvanointi on hyväksyttävää.

d. Lyhyt hitsausaika; ei vaadi sulatetta, kaasua tai juotetta.

e. Kipinä{1}}vapaa hitsaus; ympäristöystävällinen ja turvallinen.

1) Nikkeli-metallihydridiparistot: Nikkeliverkko ja nikkelilevy on sulatettu yhteen.

2) Litium-ioni-akut ja polymeeriakut: Kuparifolio ja nikkelilevy on sulatettu yhteen; alumiinifolio ja alumiinilevy on sulatettu yhteen.

3) Johdinfuusio: Yhden tai useamman johdon yhdistäminen toisiinsa.

4) Johdinfuusio erilaisten elektronisten komponenttien, koskettimien ja liittimien kanssa.

5) Erilaisten metallilevyjen sulattaminen suurvirtakoskettimille, kuten sähkömagneettisille kytkimille ja sulakkeettomille kytkimille.

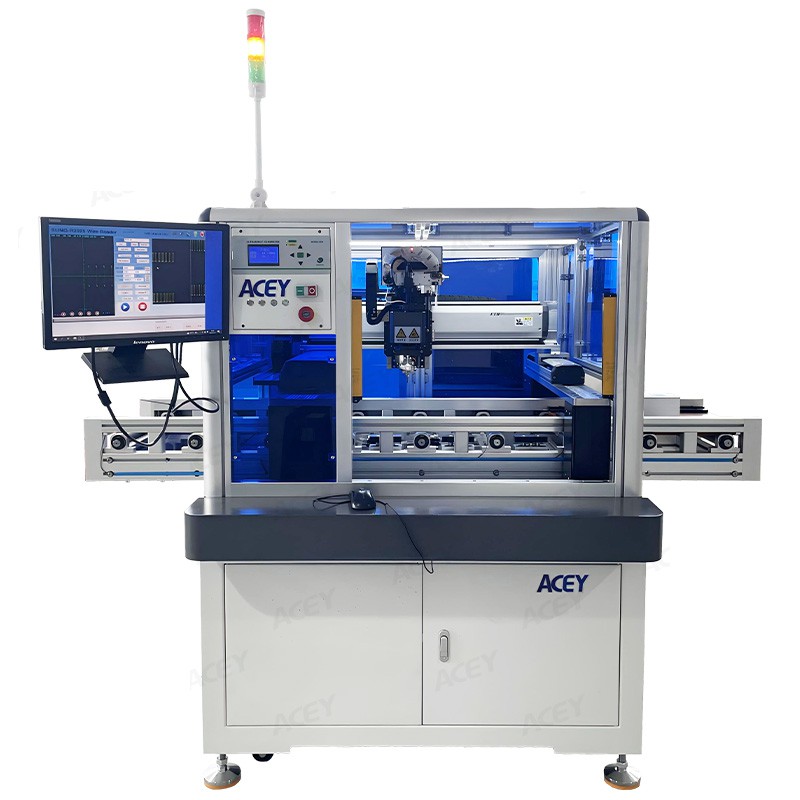

Acey älykästarjoaa myös laserhitsauskoneen ja ultraäänilangan liimauskoneen. Jos sinulla on kysyttävää, ota meihin yhteyttä.
